產品類別
推薦產品
- 電工鋁合金圓桿
- 硬銅絞線
- 軟銅絞線
- 間隙式鋼芯鋁絞線
- 鋅-5%鋁稀土合金鍍層鋼絞
- IACS耐熱鋁合金絞線
- 鋼鋁復合接觸線
- 鋁包鋼芯鋁合金絞線
- 耐熱擴徑導線
- 鋅-5%鋁稀土合金鍍層鋼絲
- 鋁包鋼絲
- 鎂銅合金絲
- 8000系鋁合金桿
- 鋼芯鋁絞線
- 銀銅合金絲
- 鋅鋁稀土合金鍍層鋼絲
熱門新聞
連鑄連軋銅錠的凝固和結晶(二)
來源：admin 發布日期：2012-10-30 17:00 瀏覽：次
無論等軸或柱狀的粗細晶粒，在其邊界上都包著一層由Cu-CuO2共晶體所組成的網狀組織(見圖1—25)。這種網狀組織都是金屬強度的潛在弱點。
鑄錠條軋饑笫一道軋制后，晶粒變形，機械強度提高，如圖1-26及圖1-27所示。 由于道軋件的全面結晶的結果，晶粒邊界不再與鑄錠的Cu2O共晶網絡相一致。因而，Cu2O的共晶體網絡被破碎，由它所造成的潛在弱點不再存在。
但是Cu2O共晶體沒有消滅，其顆粒也不能被軋碎或變形。網絡解體的結果只是使不同大小的顆粒狀Cu2O 共晶分散在整個軋件體積中。分散均勻的細小顆粒一般對軋件強度沒有危害，較大顆粒 (8μm以上）則對銅桿的拉線特性有一定影響。在道軋制以后，軋件強度并無顯著變化。
因為每道加工后，都在進行自由再結晶。在軋制過程中，軋件溫度由945℃逐步降650℃,軋制時間也有所縮短，使再結晶晶粒來不及長大，故軋件的晶粒逐步細化。當道軋制時晶粒是0.060mm，笫八道后，小于0.025mm,軋制12道銅桿成品時可降0.020mm。
軋制各道次的熱變形作用圖

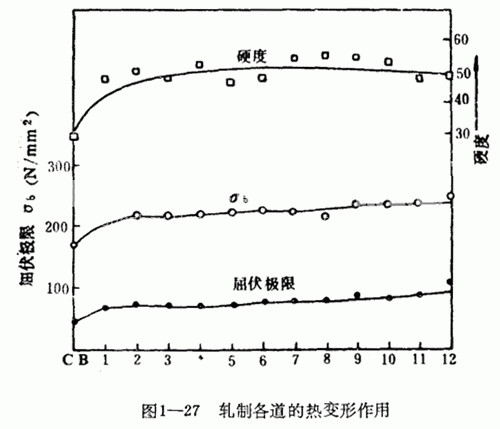

軋制各道次的熱變形作用，參見圖1-27。
